一、產品介紹：

負壓橡膠接頭是專業為真空負壓管道所設計的減震器產品，一般水泵的進口處橡膠接頭都容易吸扁，所以我們推出了一款真空負壓橡膠接頭產品，主要用于管道減少震動、降低噪音、伸縮性好，使用方便。單球橡膠接頭又稱單球橡膠軟接頭，單球軟接頭，減振器、管道減震器、避震喉等，是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭。該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等有點，采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后，經過高壓、高溫模具硫化而成。單球橡膠接頭是由織物增強的橡膠件與平形活接頭，它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。

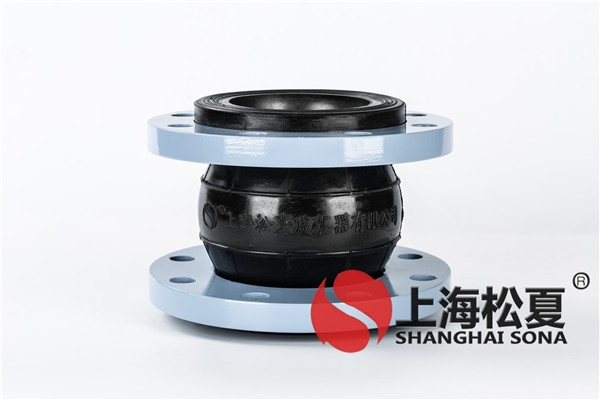

負壓橡膠接頭產品圖：

負壓橡膠接頭產品圖

負壓橡膠接頭是在單球體橡膠接頭的基礎上多增加了導流筒裝置，參數表如下：

公稱通徑DN		長度Lmm	螺絲數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	軸向位移 mm		橫向位移mm	偏轉角度（a1+a2）
mm	Inch	長度Lmm	螺絲數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	伸長	壓縮	橫向位移mm	偏轉角度（a1+a2）
25	1	95	4	14	85	6	9	9	15
32	1 1/4	95	4	18	100	6	9	9	15
40	1 1/2	95	4	18	110	6	10	9	15
50	2	105	4	18	125	7	10	10	15
65	2 1/2	115	4	18	145	7	13	11	15
80	3	135	4	18	160	8	15	12	15
100	4	150	8	18	180	10	19	13	15
125	5	165	8	18	210	12	19	13	15
150	6	180	8	23	240	12	20	14	15
200	8	210	8	23	295	16	25	22	15
250	10	230	12	23	350	16	25	22	15
300	12	245	12	23	400	16	25	22	15
350	14	255	16	23	460	16	25	22	15
400	16	255	16	25	515	16	25	22	15
450	18	255	20	25	565	16	25	22	15
500	20	255	20	25	620	16	25	22	15
600	24	260	20	30	725	16	25	22	15
700	28	260	24	30	840	16	25	22	15
800	32	260	24	34	950	16	25	22	15
900	36	260	28	34	1050	16	25	22	15
1000	40	260	28	34	1160	18	26	24	15
1200	48	260	32	41	1380	18	26	24	15
1400	56	260	36	34	1560	20	28	26	15
1600	64	350	40	34	1760	25	28	30	10
1800	72	400	44	41	1970	25	30	30	10
2000	80	450	48	48	2180	25	30	30	10
2200	88	500	52	43	2390	25	35	30	10
2400	96	500	56	43	2600	25	35	30	10
2600	104	500	60	48	2810	25	35	30	10
2800	112	500	64	48	3020	25	35	30	10
3000	120	500	68	48	3220	25	35	30	10
3200	128	500	72	36	3430	25	35	30	10
